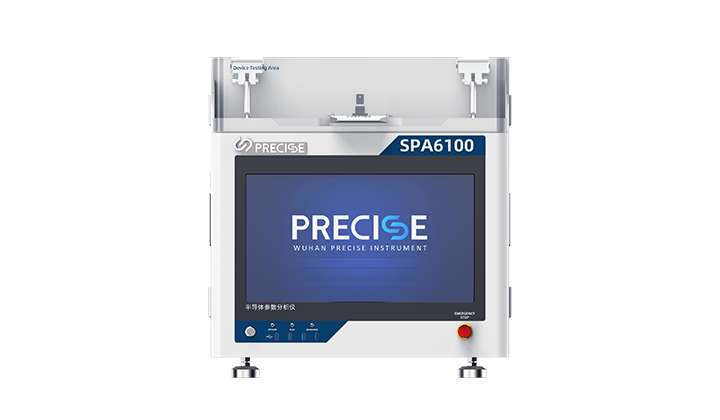

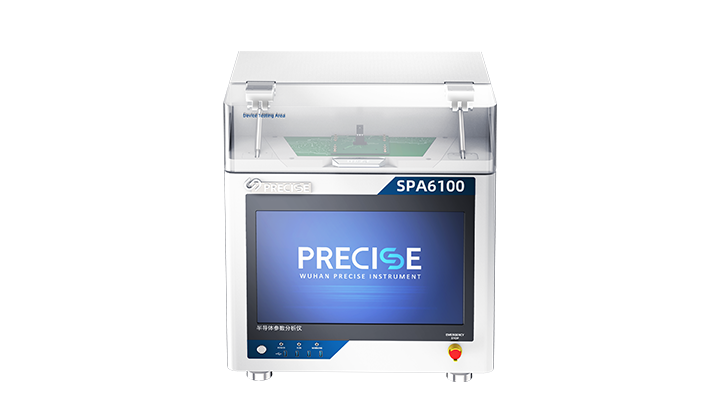

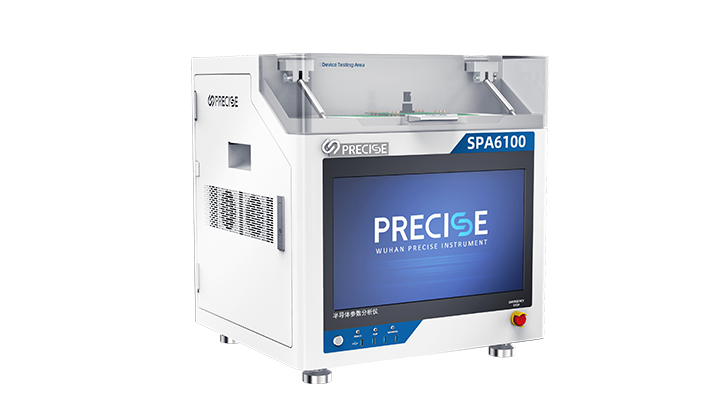

SPA6100半導體參數分析儀

24875

SPA6100半導體技術主要參數進行檢測儀具備高精密度較、寬檢測時間范圍、高速便捷、瀏覽器兼容性強等特色，的產品行的同時適配DC感應電流-交流直流電壓(I-V)、電容器-交流直流電壓(C-V)及高流進行高壓下脈寬式I-V性能特點的測驗。依據功能化的總體設計構思設計構思,能否關心客戶只能根據公測須得,靈活性加裝側量單元測試使用加劇。企業產品支撐高達1200V相電壓、100A大工作電流量、1pA小工作電流量判定率的側量,同一時間驗測10kHz至1MHz比率內的多頻AC電解電容側量。適配專用半導體元件因素各種測試儀圖片軟件,適配人機交互式手工實操選用或根據探頭臺的重新實操選用,會從自動測量設為、實行、結果顯示深入分析到數值的管理的正個操作過程，控制快速和可再次的元件定量分析；也可與高溫度過低箱、溫度控制輸出模塊等搭配著選用，能夠滿足高溫度過低各種測試儀消費需求。

產品特點

● 30μV-1200V，1pA-100A 寬量程測試能力

● 測量精度高，全量程下可達0.03%

● 內置標準器件測試程序，直接調用測試簡便

● 自動實時參數提取、數據繪圖、分析函數

● 在CV和IV測量之間快速切換而無需重新布線

● 提供靈活的夾具定制方案，兼容性強

● 免費提供上位機軟件及SCPI指令集

用情況及檢驗性能參數

1、納米材料：電阻率、載流子遷移率、載流子濃度、霍爾電壓

2、柔性材料：拉伸/扭轉/彎折、V-t、I-t、R-t、電阻率、靈敏度

3、IC芯片：O/S、IIH/IIL、VOH/VOL、I/O Pin IV曲線

4、分立器件：BVDSS/IGSS/IDSS/Vgs(th)/Rdson、Ciss/Coss/Crss、輸出/轉移/CV曲線等

5、光電探測器：暗電流ID、結電容Ct、反向擊穿電壓VBR、響應度R

6、鈣鈦礦電池：VOC、ISC、Pmax、Vmax、Imax、FF、η、Rs、Rsh

7、LD/LED/OLED：Iop、Popt、VF、Ith、VR、IR、LIV/IVL曲線

8、傳感器/憶阻器：V-t、I-t、R-t、直流/脈沖/交流IV測試

特色文化優劣勢

1、模塊化配置：可靈活配置多種測量單元，預留升級空間，方便后期升級

2、圖形化界面：內置常用器件模板，可直接調用，并且支持輸出三種模式測試報告

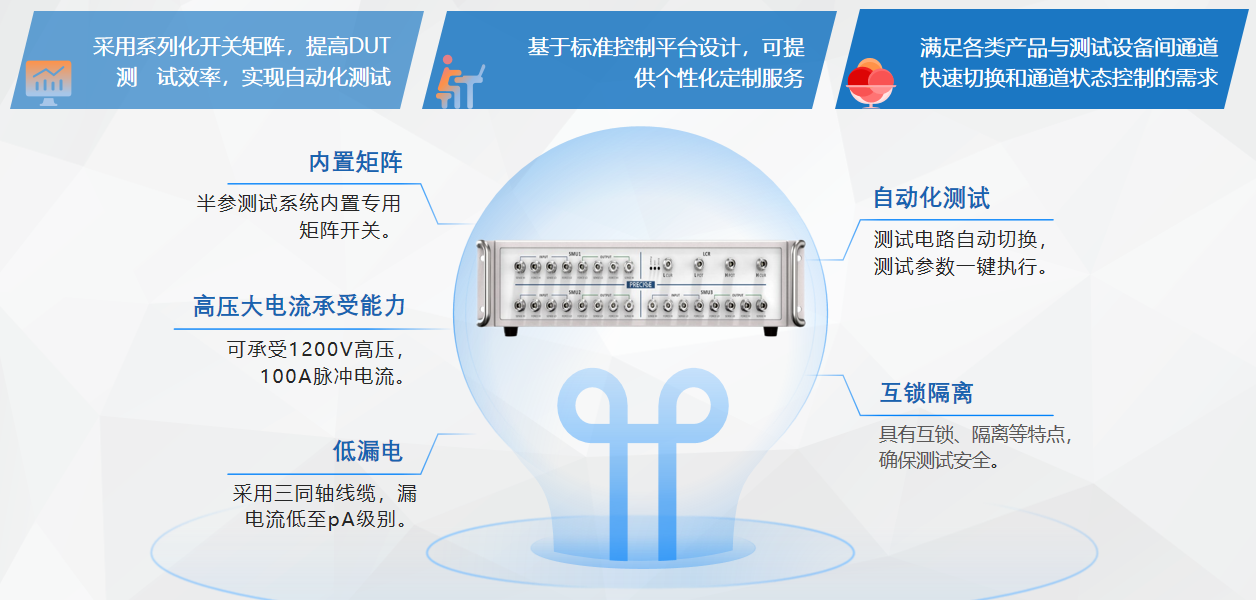

3、自動化測試：內嵌低漏電矩陣開關，可自動切換測試電路，實現一鍵測試功能

4、夾具可定制：支持二極管、三極管、Si及SiC MOS管、IGBT等器件

5、多設備聯動：可與探針臺、溫控模塊等搭配使用，溫控范圍：室溫~250℃

減緩半導體行業的材料、處理器元器件定制以其高端工藝設備的的開發核驗

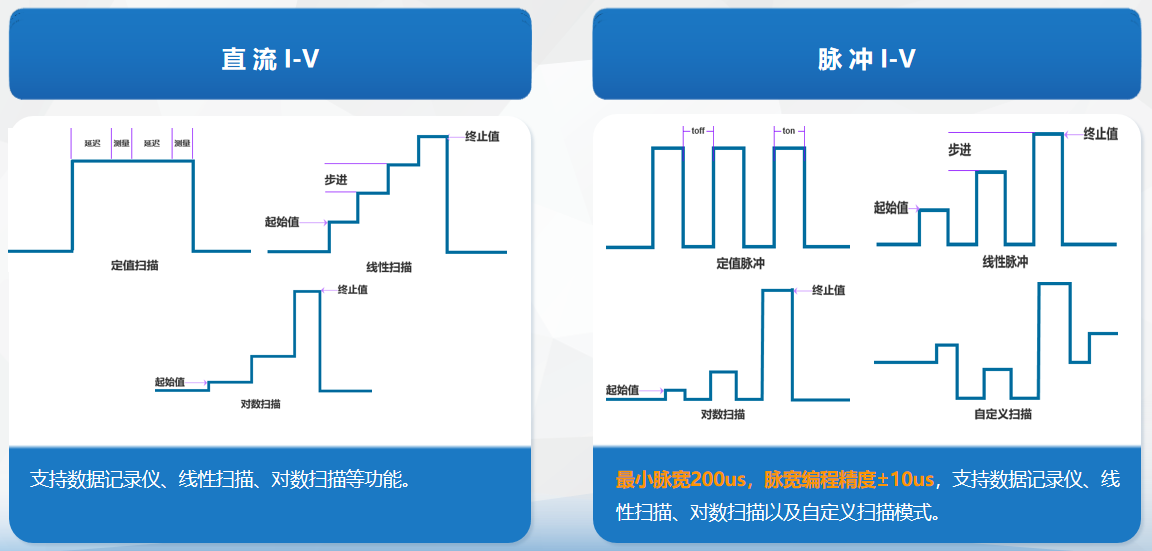

1、不支持直流電、脈沖信號I-V自測

2、內置式職業分塊矩陣旋轉開關，升高測試軟件使用率

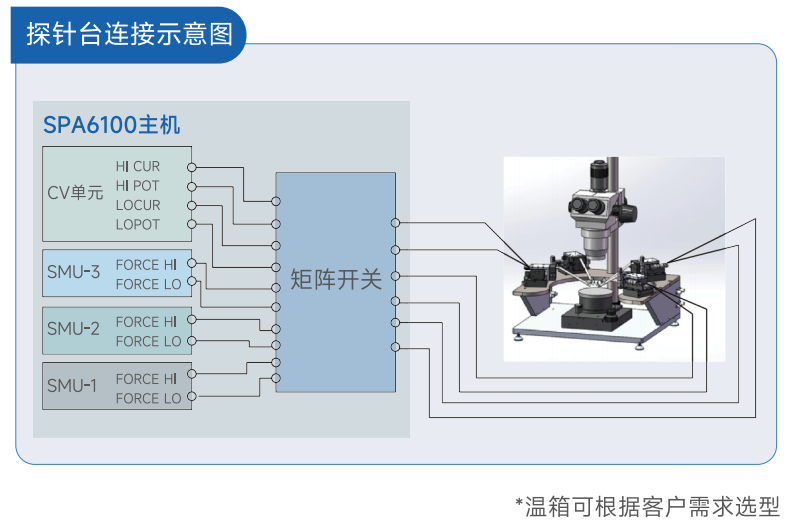

3、可與多種類裝備互通運用：晶圓級心片機械性能測試須要與探頭臺互通，安全穩定性評估報告會包含常溫下甚至高較低溫度等的條件

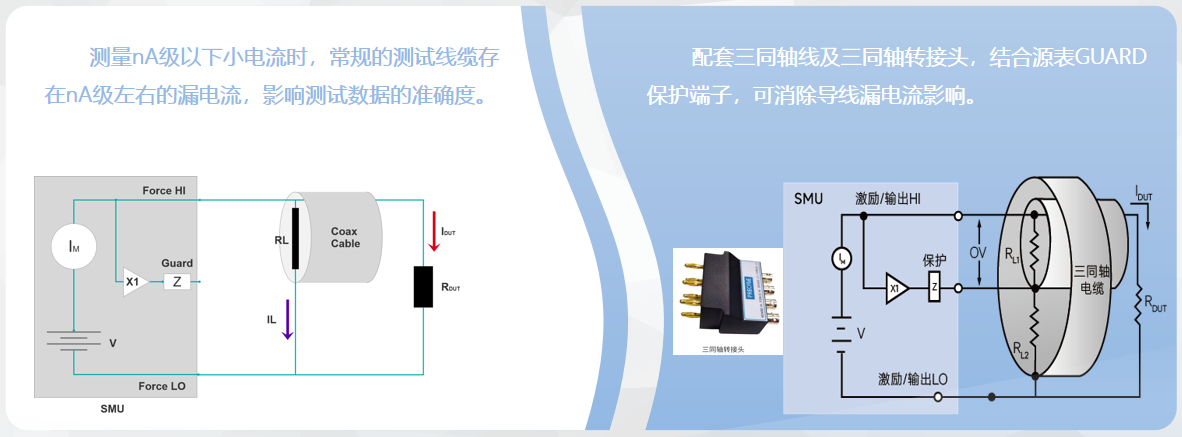

4、三同中線纜升高小直流電測試軟件高精度

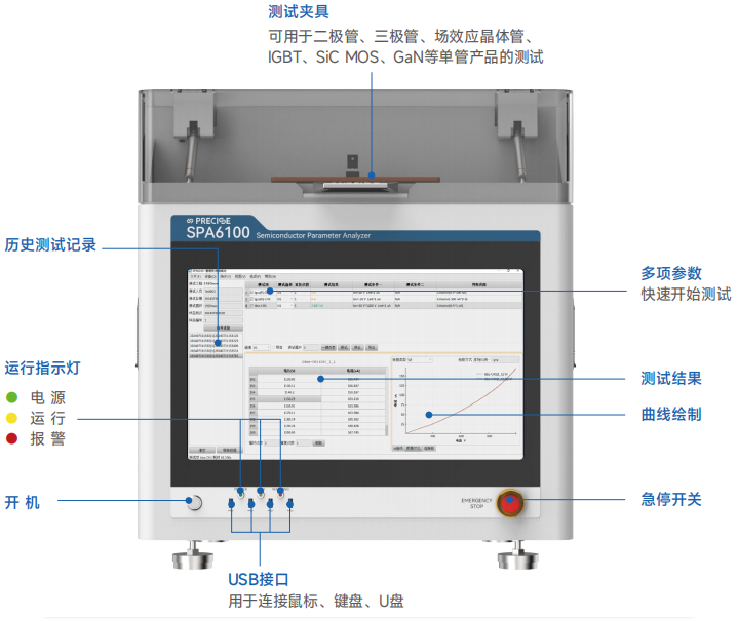

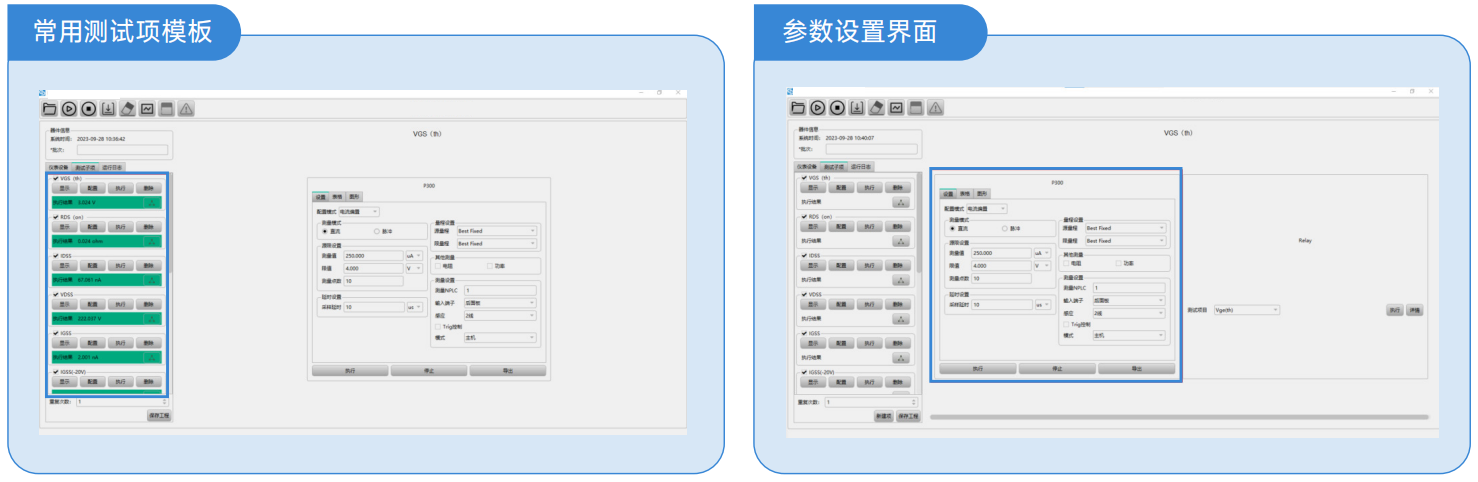

幾何圖化軟文用戶界面

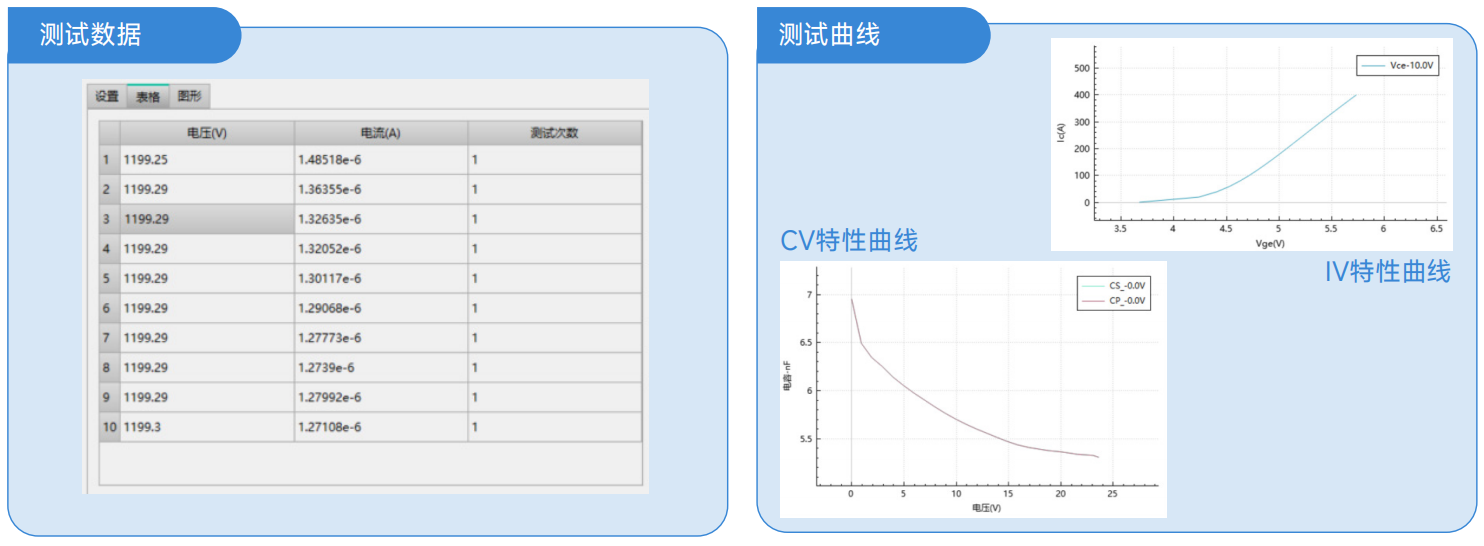

配合默契普賽斯獨立設計的專業的各種檢測軟文，SPA6100可愉快變現半導體電子功率器件建筑材料，電子功率器件的參數值指標各種檢測。APP系統預置最常見電子功率器件模板制作，如場效應管，三級管，MOSFET。各種檢測全過程中，可會直接資源調用，只需非常簡單制定各種檢測參數值指標就行了。軟文能夠各種檢測數據顯示報告信息顯示，已經直線編寫。各種檢測終止后，可將數據顯示報告已經直線導入保存圖片。

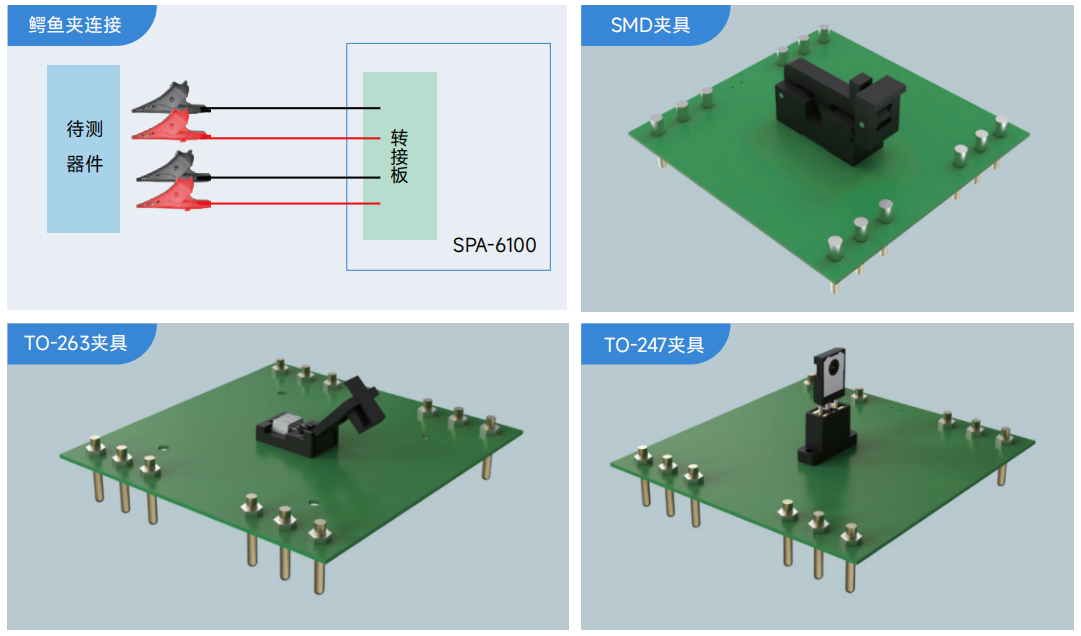

靈活多變可制定化的治具實施方案

根據市上面上不一存儲芯片封裝性質的光電器件電子元器件軟件，普賽斯可以提供成套卡具搞定計劃方案。卡具有低電阻值、按裝非常簡單、貨品充沛等的特點，可代替二級管、三級管、場不確定性氯化鈉晶體管、IGBT、SiC MOS、GaN等單管，模組類軟件的考試；也可與檢測器臺連接方式，控制晶圓級存儲芯片考試。

不同于封裝形式結構類型的沖壓模具

產品選型

低電壓直流變壓器I-V源精確測量象限

型號	精度	最大電壓量程	最小電壓量程	最小電壓分辨率	最大電流量程	最小電流量程	最小電流分辨率
SPA-S100	0.1%	30V	300mV	30μV	1A	100nA	10pA
SPA-S200	0.1%	100V	300mV	30μV	1A	100nA	10pA
SPA-S300	0.1%	300V	300mV	30μV	1A	100nA	10pA
SPA-S100B	0.03%	30V	300mV	30μV	3A	100nA	10pA
SPA-S200B	0.03%	100V	300mV	30μV	3A	100nA	10pA
SPA-S300B	0.03%	300V	300mV	30μV	3A	100nA	10pA

高壓低壓單脈沖I-V源檢測單無

型號	精度	最大電壓量程	最小電壓量程	最小電壓分辨率	最大電流量程	最小電流量程	最小電流分辨率	最小脈沖寬度
SPA-P100	0.1%	30V	300mV	30μV	1A（直流）/10A（脈沖）	100nA	10pA	200μs
SPA-P200	0.1%	100V	300mV	30μV	1A（直流）/10A（脈沖）	100nA	10pA	200μs
SPA-P300	0.1%	300V	300mV	30μV	1A（直流）/10A（脈沖）	100nA	10pA	200μs
SPA-P100B	0.03%	30V	300mV	30μV	4A(整流) / 30A(脈沖信號)	100nA	1pA	200μs
SPA-P200B	0.03%	100V	300mV	30μV	4A(直流) / 30A(脈沖)	100nA	1pA	200μs
SPA-P300B	0.03%	300V	300mV	30μV	4A(直流) / 30A(脈沖)	100nA	1pA	200μs

直流高壓I-V源在測量摸塊

型號	精度	最大電壓量程	最小電壓量程	最小電壓分辨率	最大電流量程	最小電流量程	最小電流分辨率
SPA-E100	0.1%	1200V	100V	10mV	100mA	1μA	100pA

高流I-V源精確測量單元尺寸

型號	精度	最大電壓量程	最小電壓量程	最小電壓分辨率	最大電流量程	最小電流量程	最小電流分辨率	最小脈沖寬度
SPA-HCP100	0.1%	50V	300mV	30μV	30A（直流）/30A（脈沖）	100nA	10pA	80μs
SPA-HCP200	0.1%	50V	300mV	30μV	30A（直流）/30A（脈沖）	100nA	10pA	80μs
SPA-HCP300	0.1%	100V	300mV	30μV	30A（直流）/100A（脈沖）	100nA	10pA	80μs

電阻側量模塊

型號	測試頻率	測試點數	頻率分辨率	頻率輸出精度	基本精度	內部直流偏置信號	可測參數與量程
SPA-C100	10Hz-1MHz	可編程	5 位	±0.1%	±0.5%	10mV to 2V (1mV 分辨率) / 100uA-20mA	｜Z｜ , R, X 0.001mΩ-99.999MΩ｜Y｜ , G, B 0.1nS-99.999SCs Cp 0.01pF-9.9999F
